시스템 개요
FOG 마스터
20㎛크기의 미세한 물방울(FOG Droplet)을 에어컨의 응축기 주변에 분사하여 증발함으로서 응축기 주변 온도를 최대 5℃ 낮추고, 응축기 주위의 온도 저감에 따라 에어컨 에너지 소비량을 최대 20% 줄일 수 있습니다. 뿐만 아니라 에어컨 고장율을 약30% 이상 감소시키고 열섬현상(Urban Heat-Island Effect)을 줄일 수 있습니다.
시스템특징

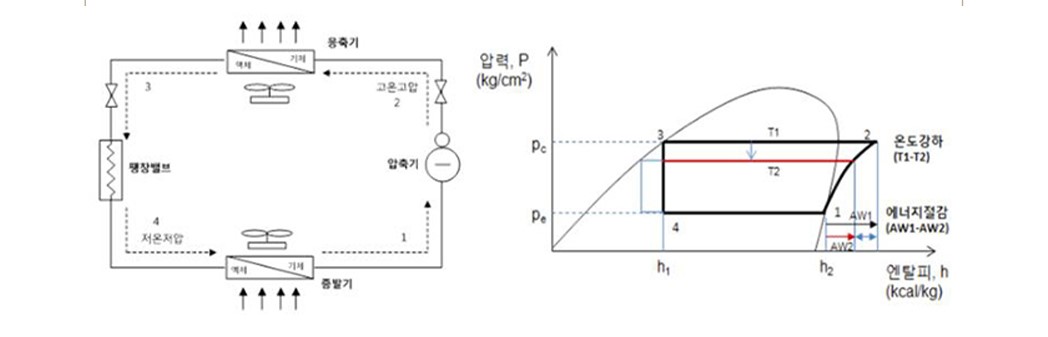

냉동기 및 냉동 사이클 흐름도
-
[냉동사이클에 의한 포그마스터의 에너지 절감 개념]
에어컨은 냉동 사이클을 반복하면서 고온의 열을 회수하여 응축기로 내보냄
냉동 사이클에서 응축기의 응축온도가 T1에서 T2로 떨어지면, 엔탈피 AW1에서 AW2로 감소하면서 에너지를 절감 함

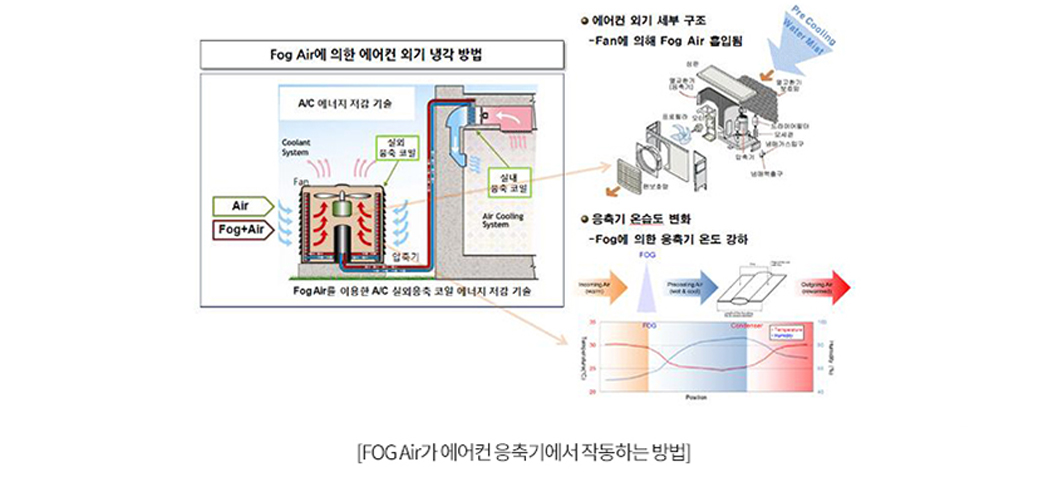

응축기의 응축온도를 낮추기 위해 FOG Air를 분사하여 에어컨의 운전에너지 소모를 최대 20% 줄일 수 있음
응축기 주위의 온도를 저감 시키기 때문에 실외기 과부하를 방지할 수 있어 고장률을 약 30% 줄일 수 있음
실외기 수명을 연장 시킬 수 있음
화재 방지 효과: 실외기 과열로 인한 화재 위험 방지
열섬 억제 효과: 실외기 냉각에 따른 열섬 방지 효과

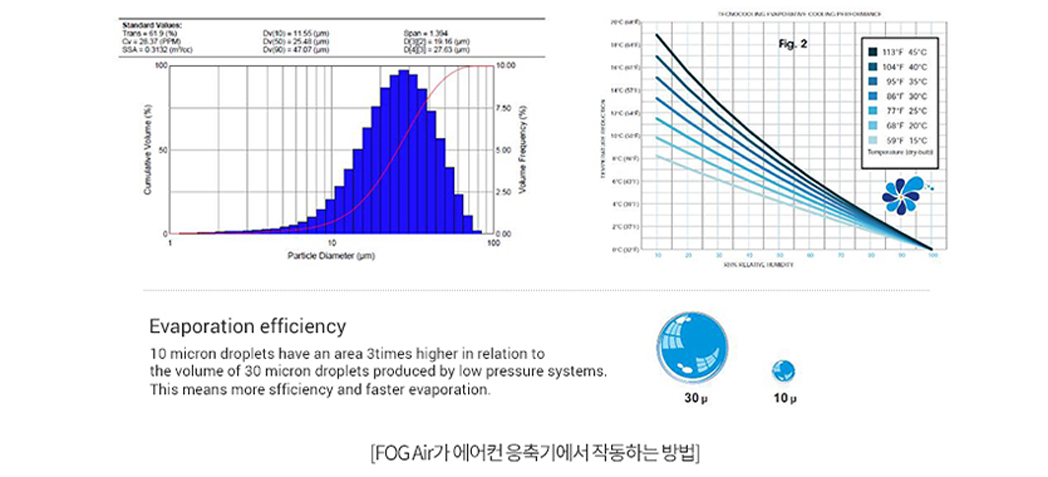

물방울 크기가 작을수록 공기온도 더 많이 낮출 수 있으므로 에너지 효과가 큼
본 포그 에어컨은 20㎛ 크기의 미세한 FOG Droplet을 생성하므로 증발효과(Evaporation Efficiency)과 증대되어 에어컨 에너지를 최대 20% 줄일 수 있음
실외기 주변의 온도가 높고 습도가 낮을수록 높은 온도 감소 효과를 가질 수 있음
하절기 에어컨 주변은 온도가 높아 5℃이상 기온 저감(40℃, 60% 기준)

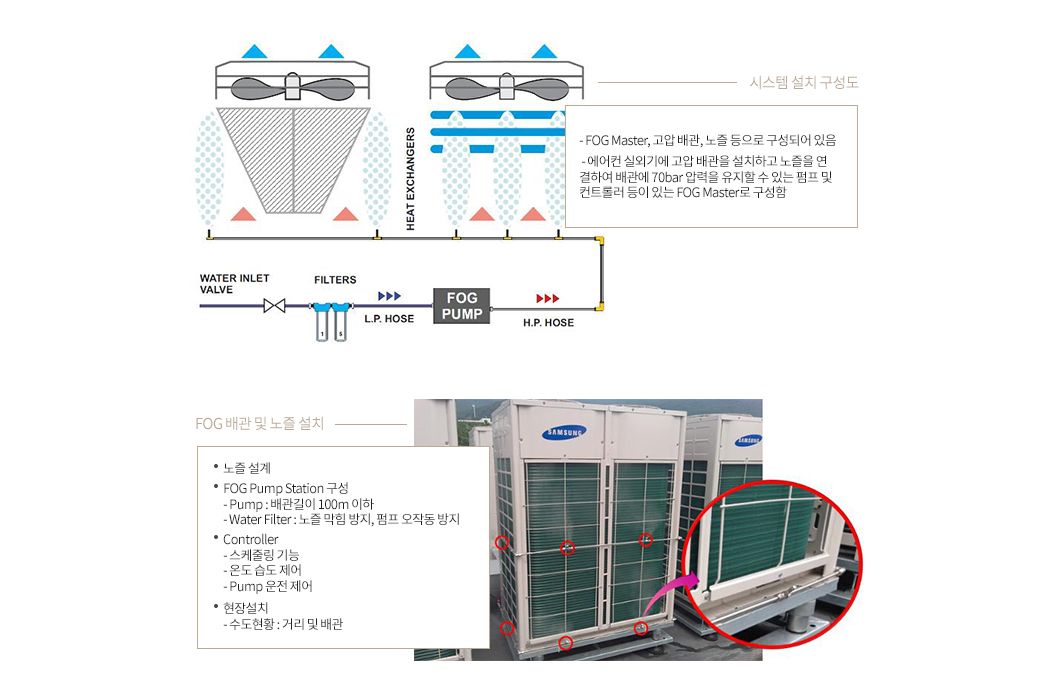

시스템 구성

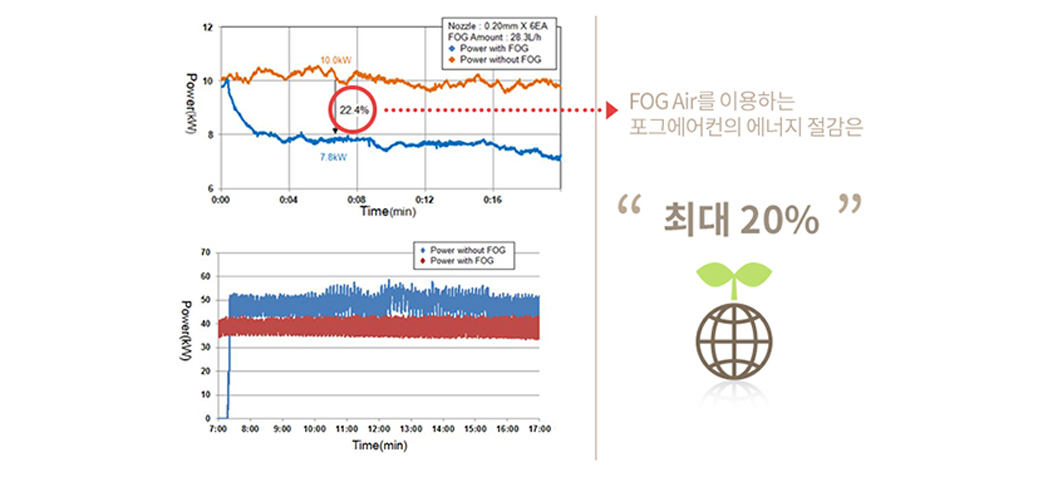

에너지 절감 효율
